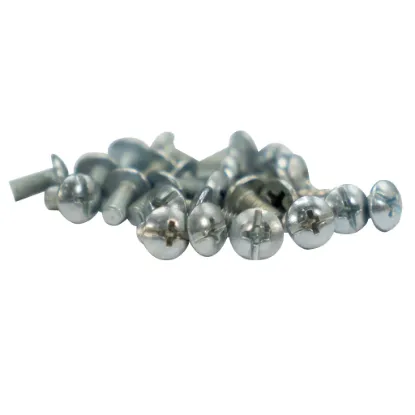

پیچ ماژول
سیم تغذیه ماژول تابلو روان
سیم فلت تابلو روان
سیم فلت تابلو روان سوکتی
متعلقات تابلو روان
متعلقات تابلو روان چیست؟ معرفی قطعات، کاربردها و راهنمای خرید
در ساخت، نصب و تعمیر تابلو روان، معمولاً تمرکز اصلی روی ماژول تابلو روان، برد کنترل و منبع تغذیه قرار می‌گیرد؛ اما عملکرد صحیح یک نمایشگر LED تنها به این تجهیزات اصلی وابسته نیست. مجموعه‌ای از قطعات جانبی برای نصب ماژول‌ها، انتقال اطلاعات، توزیع برق و ایجاد اتصالات مطمئن استفاده می‌شوند که به آن‌ها متعلقات تابلو روان گفته می‌شود.
سیم فلت، سیم تغذیه، هاب برد، کانکتورها، پیچ نصب ماژول و تجهیزات مدیریت کابل از جمله قطعاتی هستند که در مونتاژ و راه‌اندازی نمایشگر کاربرد دارند. انتخاب نامناسب این قطعات ممکن است باعث قطع ارتباط بین ماژول‌ها، افت ولتاژ، اختلال در نمایش تصویر یا دشوار شدن تعمیرات شود.
به همین دلیل، هنگام خرید متعلقات تابلو روان باید علاوه بر قیمت، به کیفیت ساخت، سازگاری با تجهیزات اصلی، نوع اتصال و شرایط محیطی محل نصب توجه کرد.
در این راهنما، انواع متعلقات تابلو روان، کاربرد هر قطعه، عوامل مؤثر بر قیمت و نکات مهم انتخاب آن‌ها را بررسی می‌کنیم تا بتوانید تجهیزات موردنیاز پروژه را دقیق‌تر انتخاب کنید.
متعلقات تابلو روان شامل چه قطعاتی است؟
متعلقات تابلو روان مجموعه‌ای از تجهیزات جانبی هستند که در کنار ماژول‌های LED، سیستم کنترل، منبع تغذیه و قاب استفاده می‌شوند. این قطعات ممکن است مستقیماً تصویر تولید نکنند، اما برای نصب، اتصال و عملکرد صحیح نمایشگر اهمیت دارند.
| قطعه | کاربرد |
|---|---|
| پیچ نصب ماژول | ثابت کردن ماژول روی قاب یا شاسی |
| سیم فلت | انتقال اطلاعات و سیگنال‌های ارتباطی |
| سیم تغذیه | انتقال برق از منبع تغذیه به ماژول‌ها |
| هاب برد | ایجاد ارتباط و توزیع مسیرهای سیگنال در ساختارهای سازگار |
| کانکتور و سوکت | اتصال کابل‌ها و تجهیزات الکترونیکی |
| بست کمربندی | مرتب‌سازی و تثبیت کابل‌ها |
| سایر قطعات نصب | کمک به مونتاژ، اتصال و سرویس تجهیزات |
انتخاب هر قطعه باید با توجه به ساختار نمایشگر انجام شود. برای مثال، سیم فلت باید از نظر تعداد پین و نوع اتصال با ماژول و برد مربوطه سازگار باشد. همچنین سیم تغذیه باید بر اساس جریان مصرفی و طول مسیر انتخاب شود.
برای آشنایی با سایر تجهیزات موردنیاز ساخت نمایشگر، می‌توانید بخش ملزومات تابلوسازی پیکسل مارکت را نیز بررسی کنید.
پیچ تابلو روان چیست و چه کاربردی دارد؟
پیچ نصب ماژول یکی از قطعات مورد استفاده در مونتاژ تابلو روان است که وظیفه آن ثابت نگه داشتن ماژول روی قاب یا شاسی است. نصب صحیح پیچ‌ها از جابه‌جایی ماژول در اثر لرزش یا جابه‌جایی سازه جلوگیری می‌کند و دسترسی به قطعات را هنگام تعمیر آسان‌تر می‌سازد.
انتخاب پیچ باید با توجه به جنس شاسی، محل نصب و شرایط محیطی انجام شود. بستن بیش از حد پیچ ممکن است به بدنه یا برد آسیب بزند؛ در مقابل، شل بودن آن می‌تواند باعث لق شدن ماژول شود.
از آنجا که ساختار قاب بر نحوه نصب ماژول تأثیر می‌گذارد، پیش از انتخاب پیچ بهتر است ابعاد و محل اتصال قطعات بررسی شود. برای این منظور، بررسی صفحه قاب تابلو روان می‌تواند در شناخت تجهیزات مرتبط با نصب نمایشگر مفید باشد.
انواع پیچ مورد استفاده در تابلو روان
| نوع پیچ | ویژگی کلی | کاربرد احتمالی |
|---|---|---|
| استیل | مقاومت مناسب در برابر خوردگی، بسته به گرید | محیط‌های مرطوب و برخی پروژه‌های فضای باز |
| گالوانیزه | دارای پوشش محافظ در برابر خوردگی | کاربردهای عمومی متناسب با شرایط محیطی |
| آهنی | معمولاً اقتصادی‌تر | برخی کاربردهای داخلی و محیط‌های کم‌خطر از نظر خوردگی |
برای تابلوهایی که در فضای باز نصب می‌شوند، مقاومت پیچ در برابر رطوبت و خوردگی اهمیت بیشتری دارد. انتخاب نهایی باید با توجه به جنس سازه، نوع اتصال و شرایط واقعی محل نصب صورت بگیرد.
هنگام خرید پیچ تابلو روان به چه نکاتی توجه کنیم؟
پیش از خرید، موارد زیر را بررسی کنید:
طول و قطر متناسب با محل نصب
سازگاری پیچ با قاب یا شاسی
کیفیت رزوه و ساخت
جنس و پوشش سطحی
مقاومت در برابر خوردگی
امکان باز و بسته کردن آسان هنگام تعمیر
هدف این است که ماژول با استحکام کافی و بدون وارد شدن فشار اضافی روی شاسی ثابت شود.
سیم فلت تابلو روان چیست و چه کاربردی دارد؟
سیم فلت تابلو روان یکی از قطعات ارتباطی نمایشگر LED است که برای انتقال داده و سیگنال بین بخش‌های مختلف سیستم استفاده می‌شود. در ساختارهای رایج، این کابل برای اتصال ماژول‌ها به هاب برد یا سایر بخش‌های سیستم کنترل به کار می‌رود؛ البته مسیر دقیق اتصال به طراحی تجهیزات بستگی دارد.
سیم فلت با سیم تغذیه تفاوت دارد. سیم فلت اطلاعات و سیگنال‌های ارتباطی را منتقل می‌کند، درحالی‌که سیم تغذیه برای انتقال انرژی الکتریکی موردنیاز ماژول‌ها استفاده می‌شود.
خرابی کابل، اتصال نامناسب یا ناسازگاری آن با تجهیزات ممکن است باعث نمایش ناقص تصویر، قطع شدن بخشی از نمایشگر یا اختلال در انتقال داده شود.
چگونه سیم فلت مناسب تابلو روان را انتخاب کنیم؟
یکی از اشتباهات رایج در خرید متعلقات تابلو روان، انتخاب سیم فلت صرفاً بر اساس ظاهر یا طول کابل است. برای انتخاب صحیح باید موارد زیر بررسی شوند:
تعداد پین‌های کانکتور
نوع و آرایش اتصال
طول موردنیاز کابل
سازگاری با ماژول و هاب برد
کیفیت کانکتورها و کابل
اگر قصد تعویض سیم فلت را دارید، بهتر است مشخصات کابل قبلی و تجهیزات متصل به آن را بررسی کنید. یکسان بودن تعداد پین به‌تنهایی برای اطمینان از سازگاری کافی نیست.
برای انتخاب کابل مناسب، ابتدا مشخصات [ماژول تابلو روان] و [برد کنترل تابلو روان] مورد استفاده در پروژه را بررسی کنید. آدرس دقیق صفحات این دو دسته باید پیش از انتشار نهایی لینک‌ها مشخص شود.
طول سیم فلت چه اهمیتی دارد؟
طول سیم فلت باید با فاصله واقعی بین تجهیزات و نحوه مونتاژ نمایشگر متناسب باشد. کابل بیش از حد بلند می‌تواند نظم سیم‌کشی را کاهش دهد و کابل کوتاه نیز ممکن است تحت کشش قرار بگیرد یا اتصال را دشوار کند.
بهتر است مسیر کابل به شکلی طراحی شود که اتصال مطمئن باشد، فشار مکانیکی به کانکتورها وارد نشود و دسترسی برای تعمیر و تعویض قطعات حفظ شود.
سیم تغذیه ماژول تابلو روان چیست؟
سیم تغذیه ماژول برای انتقال برق از منبع تغذیه تابلو روان به ماژول‌های LED استفاده می‌شود. انتخاب صحیح این کابل در پایداری ولتاژ، کاهش تلفات و جلوگیری از گرم شدن بیش از حد مسیر تغذیه اهمیت دارد.
در نمایشگرهایی که تعداد ماژول‌های زیادی دارند، نحوه توزیع برق و طراحی مسیرهای تغذیه اهمیت بیشتری پیدا می‌کند. سیم نامناسب، اتصال ضعیف یا سطح مقطع ناکافی ممکن است باعث افت ولتاژ، کاهش روشنایی یا افزایش دمای کابل و اتصالات شود.
نکات مهم در انتخاب سیم تغذیه
هنگام خرید سیم تغذیه تابلو روان، این موارد را در نظر بگیرید:
جریان عبوری از مسیر
طول سیم و میزان افت ولتاژ
سطح مقطع هادی
جنس هادی
کیفیت روکش و عایق
کیفیت سوکت‌ها و اتصالات
نحوه توزیع جریان بین ماژول‌ها
نمی‌توان یک سطح مقطع ثابت را برای تمام نمایشگرها مناسب دانست. انتخاب کابل باید بر اساس جریان واقعی، طول مسیر، شرایط نصب و ضوابط فنی انجام شود.
سیم مسی بهتر است یا CCA؟
سیم تمام مس و سیم CCA که هادی آن از آلومینیوم با روکش مس تشکیل شده است، از نظر هدایت الکتریکی و مشخصات مکانیکی تفاوت دارند. مس رسانایی الکتریکی بیشتری دارد و در بسیاری از مسیرهای تغذیه انتخاب مطمئن‌تری است؛ اما تصمیم نهایی باید بر اساس مشخصات واقعی کابل و شرایط پروژه انجام شود.
در مسیرهایی که جریان قابل‌توجهی عبور می‌کند یا طول کابل زیاد است، بررسی افت ولتاژ و دمای کار اهمیت بیشتری پیدا می‌کند. بنابراین، مقایسه قیمت سیم به‌تنهایی معیار مناسبی برای انتخاب نیست.
هاب برد و کانکتورهای تابلو روان چه کاربردی دارند؟
هاب برد و کانکتورها در بسیاری از ساختارهای نمایشگر LED برای برقراری ارتباط بین بخش‌های مختلف سیستم استفاده می‌شوند. وظیفه دقیق هر قطعه به طراحی ماژول، نوع سیستم کنترل و معماری نمایشگر بستگی دارد.
هاب برد می‌تواند مسیرهای ارتباطی را بین ورودی‌های داده و اتصالات مربوط به ماژول مدیریت کند. کانکتورها نیز امکان اتصال و جداسازی کابل‌ها را فراهم می‌کنند.
هنگام خرید این قطعات باید به نوع رابط، تعداد پین‌ها، آرایش اتصال و سازگاری الکتریکی توجه کرد. استفاده از کانکتور ناسازگار یا اتصال نامطمئن ممکن است باعث قطع و وصل شدن تصویر و ایجاد مشکلات متناوب شود.
اگر نمایشگر دچار اختلال در تصویر شده است، پیش از تعویض قطعات باید کابل‌ها، اتصالات، تغذیه و تنظیمات سیستم کنترل بررسی شوند؛ زیرا یک نشانه مشابه ممکن است دلایل متفاوتی داشته باشد.
چرا کیفیت متعلقات تابلو روان اهمیت دارد؟
متعلقات تابلو روان معمولاً در مقایسه با تجهیزات اصلی هزینه کمتری دارند، اما خرابی آن‌ها می‌تواند عملکرد کل نمایشگر را مختل کند.
برای مثال:
سیم فلت معیوب می‌تواند انتقال داده را مختل کند.
سیم تغذیه نامناسب ممکن است باعث افت ولتاژ شود.
کانکتور بی‌کیفیت می‌تواند اتصال ناپایدار ایجاد کند.
پیچ نامناسب ممکن است باعث جابه‌جایی ماژول شود.
سیم‌کشی نامرتب می‌تواند تعمیر و عیب‌یابی را دشوار کند.
به همین دلیل، متعلقات باید بخشی از طراحی فنی نمایشگر در نظر گرفته شوند، نه هزینه‌هایی که می‌توان بدون بررسی کیفیت از آن‌ها صرف‌نظر کرد.
هنگام خرید متعلقات تابلو روان به چه نکاتی توجه کنیم؟
برای خرید دقیق‌تر، ابتدا مشخصات تجهیزات اصلی پروژه را تعیین کنید و سپس متعلقات سازگار با آن‌ها را انتخاب کنید.
۱. سازگاری با تجهیزات اصلی
سیم فلت، هاب برد و کانکتورها باید با ماژول و سیستم کنترل سازگار باشند. سیم تغذیه نیز باید با توجه به جریان و طول مسیر انتخاب شود.
۲. کیفیت ساخت و اتصالات
کیفیت هادی، روکش کابل، سوکت‌ها، رزوه پیچ و جنس قطعات بر دوام و عملکرد آن‌ها تأثیر می‌گذارد. ظاهر محصول به‌تنهایی برای تشخیص کیفیت کافی نیست.
۳. شرایط محیطی محل نصب
در پروژه‌های Outdoor، مقاومت در برابر رطوبت، خوردگی و شرایط محیطی اهمیت بیشتری دارد. این موضوع به‌خصوص برای پیچ‌ها، اتصالات فلزی و کابل‌هایی که در معرض محیط قرار می‌گیرند مهم است.
۴. سهولت سرویس و تعمیر
مسیر کابل‌ها باید به شکلی طراحی شود که دسترسی به اتصالات و ماژول‌ها هنگام تعمیر دشوار نباشد. استفاده درست از بست‌ها و مدیریت کابل می‌تواند فرآیند سرویس را ساده‌تر کند.
۵. تناسب قیمت با مشخصات فنی
برای مقایسه محصولات، قطعات هم‌نوع را با توجه به جنس، ابعاد، کیفیت، سازگاری و شرایط ضمانت بررسی کنید. قیمت پایین‌تر در صورتی ارزشمند است که نیازهای فنی پروژه را نیز برآورده کند.
اشتباهات رایج در خرید متعلقات تابلو روان
برخی اشتباهات در زمان خرید می‌توانند هزینه تعمیر و نگهداری را افزایش دهند:
خرید سیم فلت بدون بررسی تعداد پین و نوع اتصال
انتخاب سیم تغذیه بدون توجه به جریان و طول مسیر
توجه صرف به قیمت و نادیده گرفتن کیفیت
انتخاب پیچ نامناسب برای شرایط محیطی
استفاده از کانکتور ناسازگار
نصب کابل‌های آسیب‌دیده
ترکیب تجهیزات ناسازگار
بی‌نظمی در مسیرهای سیم‌کشی
برای پیشگیری از این مشکلات، بهتر است پیش از خرید، مشخصات ماژول، برد کنترل و منبع تغذیه ثبت شود و قطعات جانبی بر اساس همان مشخصات انتخاب شوند.
قیمت متعلقات تابلو روان به چه عواملی بستگی دارد؟
قیمت متعلقات تابلو روان به نوع قطعه و ویژگی‌های فنی آن بستگی دارد. برای مثال، قیمت سیم فلت می‌تواند با توجه به طول و نوع کانکتور متفاوت باشد؛ درحالی‌که قیمت سیم تغذیه به جنس هادی، سطح مقطع و طول کابل وابسته است.
| عامل | موارد مؤثر بر قیمت |
|---|---|
| نوع قطعه | سیم فلت، سیم تغذیه، پیچ، هاب برد یا کانکتور |
| جنس و متریال | مس، CCA، استیل و سایر مواد |
| ابعاد و طول | طول کابل یا اندازه قطعه |
| نوع اتصال | تعداد پین و مدل کانکتور |
| کیفیت ساخت | کیفیت هادی، عایق، اتصالات و قطعات |
| برند | مشخصات و کیفیت تولیدکننده |
| شرایط بازار | تغییرات قیمت مواد اولیه و هزینه تأمین |
برای مقایسه درست، مشخصات فنی محصولات را در کنار قیمت بررسی کنید. ارزان‌ترین گزینه الزاماً اقتصادی‌ترین انتخاب برای کل پروژه نیست؛ هزینه خرابی و تعویض نیز باید در نظر گرفته شود.
چگونه عمر متعلقات تابلو روان را افزایش دهیم؟
نگهداری صحیح می‌تواند از بسیاری از خرابی‌های زودهنگام جلوگیری کند. برای افزایش دوام متعلقات، نکات زیر را رعایت کنید:
کابل‌ها را تحت کشش قرار ندهید.
از خم کردن بیش از حد سیم فلت خودداری کنید.
مسیر کابل‌ها را منظم نگه دارید.
کابل‌ها را از لبه‌های تیز و منابع حرارتی دور نگه دارید.
هنگام سرویس، وضعیت اتصالات را بررسی کنید.
در محیط‌های مرطوب، خوردگی پیچ‌ها و اتصالات را بررسی کنید.
کابل یا کانکتور آسیب‌دیده را به‌موقع تعویض کنید.
پیش از تعمیر، برق تجهیزات را قطع کنید.
این اقدامات علاوه بر افزایش دوام تجهیزات، عیب‌یابی و سرویس نمایشگر را نیز آسان‌تر می‌کنند.
سؤالات متداول درباره متعلقات تابلو روان
آیا هر سیم فلت برای تمام ماژول‌های تابلو روان مناسب است؟
خیر. تعداد پین، نوع کانکتور، آرایش اتصال و سازگاری با ماژول و سیستم کنترل باید بررسی شود.
سیم فلت چه تفاوتی با سیم تغذیه دارد؟
سیم فلت برای انتقال داده و سیگنال‌های ارتباطی استفاده می‌شود؛ اما سیم تغذیه برق موردنیاز ماژول‌ها را منتقل می‌کند.
برای تابلو روان Outdoor چه پیچی مناسب است؟
پیچ باید متناسب با سازه و شرایط محیطی انتخاب شود. در محیط‌های مرطوب، پیچ‌های دارای مقاومت مناسب در برابر خوردگی می‌توانند گزینه بهتری باشند؛ انتخاب دقیق به جنس و پوشش پیچ بستگی دارد.
آیا سیم CCA برای تابلو روان مناسب است؟
این موضوع به جریان، طول مسیر، سطح مقطع و شرایط نصب بستگی دارد. هادی تمام مس معمولاً رسانایی بالاتری دارد و در بسیاری از مسیرهای تغذیه انتخاب مطمئن‌تری است.
آیا کیفیت متعلقات روی عملکرد تابلو روان تأثیر دارد؟
بله. کابل، کانکتور یا پیچ نامناسب می‌تواند باعث قطع ارتباط، افت ولتاژ، جابه‌جایی ماژول و دشوار شدن تعمیرات شود.
جمع‌بندی
متعلقات تابلو روان بخش مهمی از فرآیند نصب، راه‌اندازی و نگهداری نمایشگر LED هستند. سیم فلت، سیم تغذیه، هاب برد، کانکتورها و پیچ‌های نصب هرکدام وظیفه مشخصی دارند و باید متناسب با ساختار نمایشگر انتخاب شوند.
برای خرید متعلقات مناسب، ابتدا مشخصات ماژول، برد کنترل، منبع تغذیه و قاب را بررسی کنید. سپس بر اساس جریان موردنیاز، نوع اتصال، جنس قطعات و شرایط محیطی، تجهیزات جانبی سازگار را انتخاب کنید.
برای تأمین تجهیزات موردنیاز پروژه می‌توانید از بخش ملزومات تابلوسازی پیکسل مارکت شروع کنید و قطعات مرتبط با ساخت و نصب نمایشگر را متناسب با نیاز پروژه بررسی کنید.
